Kada se pod zagrijava ili hladi, on neznatno mijenja svoje dimenzije. Glede izbjegavanja oštećenja zbog deformacije, koriste se dilatacijske spojnice.
Dilatacija u KAN-therm podnom grijanju
Dilatacijska rješenja primjenjuju se kako bi se spriječili negativni učinci toplinskog širenja cijevi za grijanje, koje su podložne toplotnim promjenama. Ovdje su uključene dilatacije ruba i dilatacijski razmaci.
Ukratko:
• Dilatacije ruba štite pod od učinaka toplinskog širenja
• Dilatacijske spojnice treba koristiti svugdje gdje je podno grijanje u kontaktu sa zidovima, stupovima i drugim okomitim dijelovima.
• Razmak između grijaće ploče i zida mora biti najmanje 5 mm.
Dilatacijske spojnice u podnom grijanju – funkcije
Izolacije dilatacija ruba, osim funkcija povezanih s toplinskim pomicanjem ploča, služe i kao zvučna i toplinska izolacija koja odvaja ploče od ostalih okomitih građevinskih pregrada.
Podni kompenzatori – kada i gdje ih treba primijeniti
Sve dodirne točke grijaćih ploča s okomitim pregradama zgrade trebaju biti odvojene rubnom trakom (mora se održavati razmak od najmanje 5 mm). Dilatacija se također treba izvesti duž cijele duljine pragova vrata.

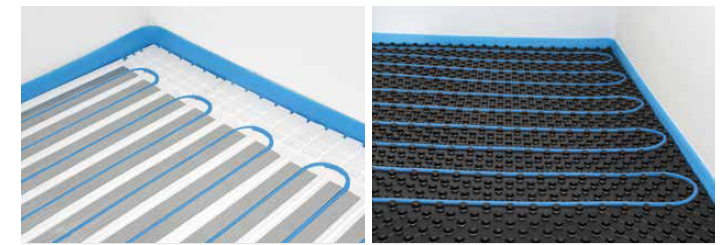

Kako napraviti dilatacijske spojeve u estrihu – dilatacijska traka za estrih
Za rubnu izolaciju treba primijeniti KAN-therm rubnu traku od polietilenske pjene dimenzija 8 × 150 mm s postavljenom PE folijom na toplinskoj izolaciji, koja štiti od prodiranja estriha. Traka se postavlja od podloge poda preko planirane gornje razine obloge, a nakon izvođenja izljeva treba je odrezati na odgovarajuću visinu (kod elastičnih obloga, treba biti u ravnini s izljevom).
Kada su potrebni dilatacijski razmaci?
Raspored grijaćih ploča s dilatacijskim razmacima treba razmotriti u slučajevima kako slijedi:
• površina ploče prelazi 40 m²,
• omjer duljina stranica ploče veći je od 2:1,
• duljina jedne stranice prelazi 8 m,
• površina ploče ima složen, a ne pravokutni oblik (npr. tipovi L, Z i sl.),
• grijaća ploča je prekrivena različitim vrstama završnih obrada.

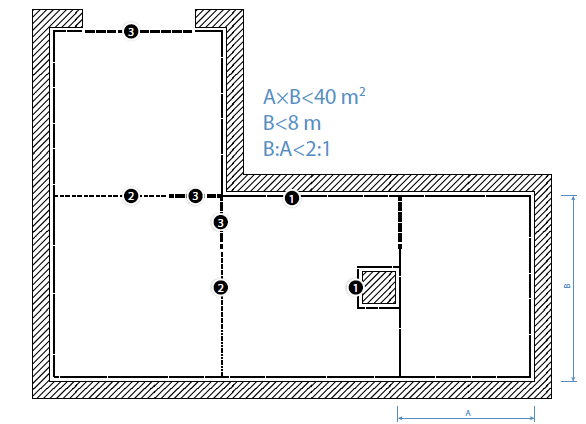

Kako izgleda dilatacijski spoj u podnom grijanju – crtež
1. Dilatacije zidova – zidna traka (rub) sa zaštitnim pokrivačem.

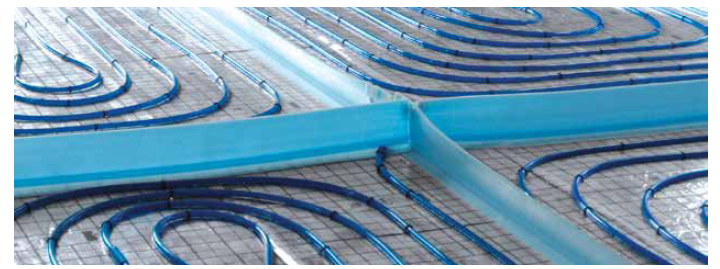

2. Dilatacija – profil dilatacijske spojnice s nožicama
3. Dilatacija namijenjena za prolazne cijevi.
Upute za ugradnju dilatacijskih spojnica podnog grijanja

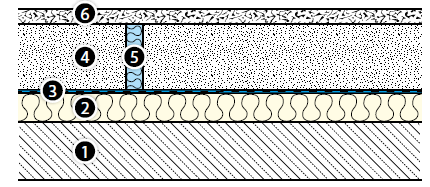

Raspored podnih ploča za grijanje treba uzeti u obzir u tehničkom projektu. Razmak (minimalne širine 5 mm) mora odvajati estrih ploče od cijele debljine susjedne ploče, počevši od toplinske izolacije do pokrovnog sloja.
1. Strop.
2. Sloj toplinsko-zvučne izolacije.
3. Zaštitna folija.
4. Estrih za grijanje.
5. Dilatacijski razmak.
6. Mekani pokrov, npr. sag na podu.
7. Fuga.
8. Ljepljivi mort.
9. Kameni podovi

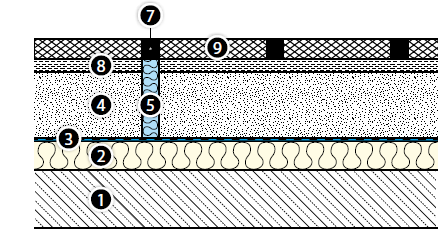

Dilatacijski razmak za kamene podove – upute za izvedbu
1. U slučaju keramičkih i kamenih ploča, raspored grijaćih ploča treba već u fazi projektiranja prilagoditi njihovoj veličini i rasporedu, tako da se spojevi između ploča nalaze neposredno iznad dilatacijskog razmaka.
2. Spojevi na tim mjestima moraju biti izrađeni od trajno fleksibilnog materijala, otpornog na povišenu toplotu.

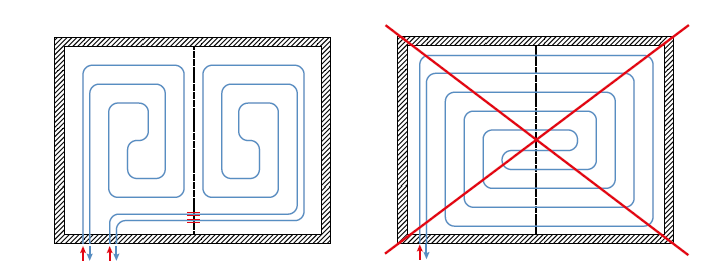

3. Cijevi koje tvore grijaće čvorove ne smiju prolaziti kroz nikakvu dilataciju.

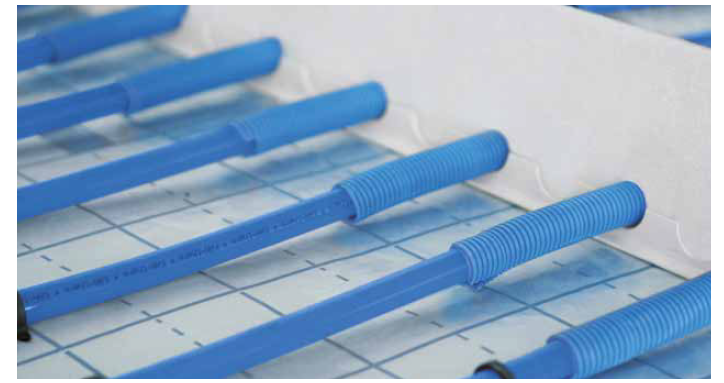

4. Tranzitne cjevovode koji opskrbljuju pojedinačne zavojnice, a koji moraju prelaziti dilatacijski razmak, treba zaštititi od oštećenja postavljanjem unutar posebnih dilatacijskih profila, koji su izrađeni od trake od pjenastog PE, profilirane šine i cijevi za oblaganje duljine 40 cm (krajevi tih cijevi trebaju biti zaštićeni od prodiranja tekućeg estriha).
