Ubrzani razvoj solarnih tehnologija i sve veća primjena fotonaponskih sistema u industrijskoj i komercijalnoj gradnji stvaraju potrebu za rješenjima koja omogućavaju jednostavnu integraciju solarnih modula u krovne sisteme. Poseban izazov predstavlja njihova ugradnja na objekte pokrivene termoizolacionim sendvič panelima, gdje je očuvanje kontinuiteta i vodonepropusnosti krovnog pokrivača od ključnog značaja za dugoročnu funkcionalnost objekta.

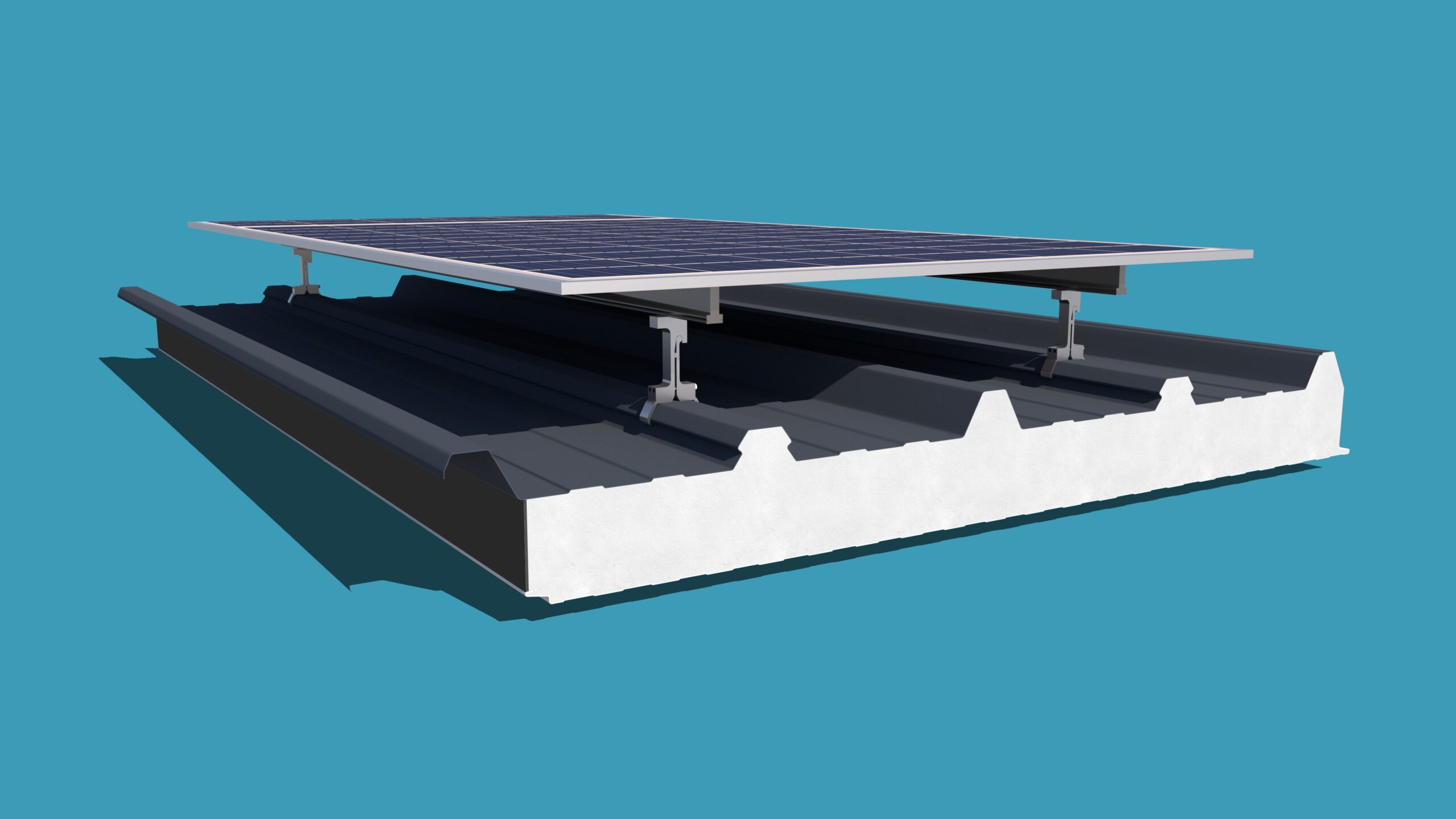

Kao odgovor na ove zahtjeve razvijen je novi tip krovnog sendvič panela sa specijalno oblikovanim trapeznim rebrom predviđenim za prihvat aluminijskih nosača solarnih modula. Takvo konstruktivno rješenje omogućava da se objekat pokrije panelima koji su već pripremljeni za integraciju solarne elektrane, dok se fotonaponski sistem može instalirati i u kasnijoj fazi eksploatacije objekta.

Na taj način investitor već u fazi izgradnje može predvidjeti buduću ugradnju solarnih modula, bez dodatnih intervencija na krovnom pokrivaču.

Integracija solarnih sistema bez bušenja krovnog lima

Kod klasičnih sistema ugradnje fotonaponskih modula na krovove sa sendvič panelima često je potrebno bušiti vanjski lim panela radi pričvršćivanja nosača za podkonstrukciju. Takav postupak zahtijeva dodatno brtvljenje i dugoročno može predstavljati osjetljivo mjesto na krovnom pokrivaču.

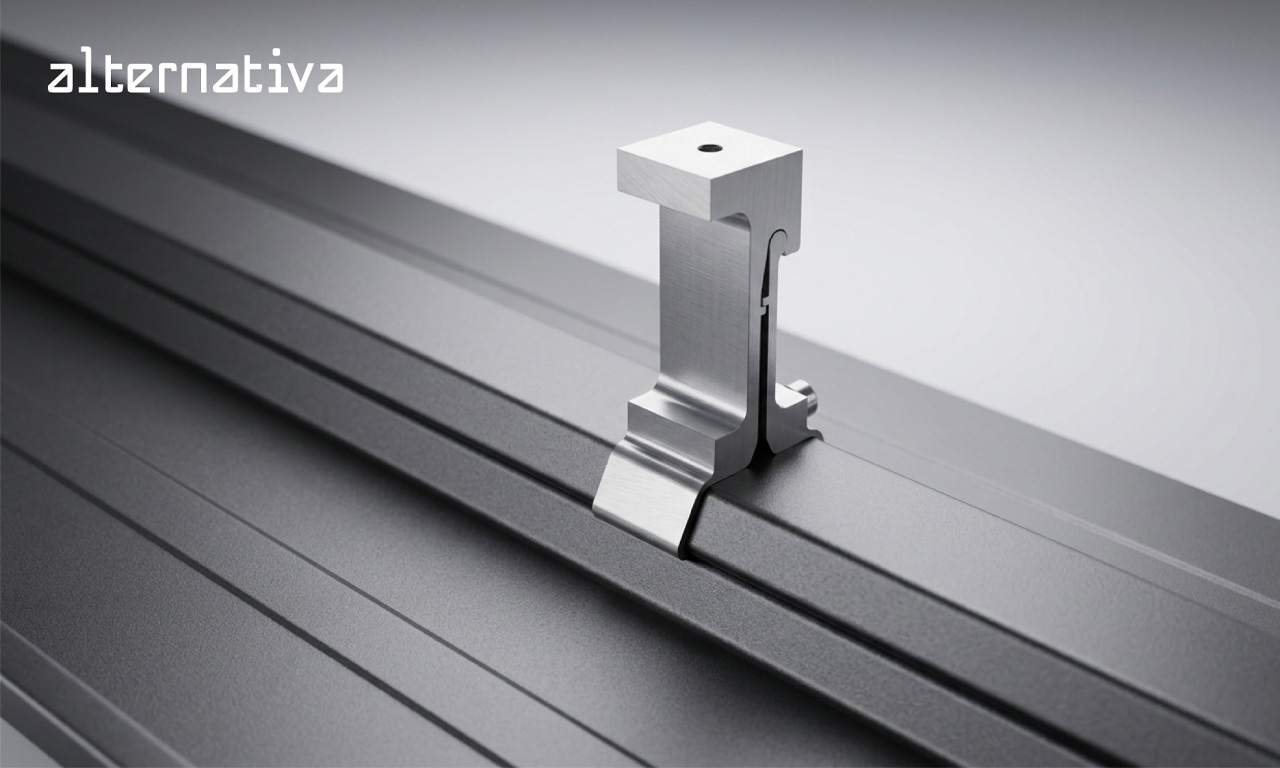

Kod panela sa posebno oblikovanim rebrom aluminijski nosači mogu se pričvrstiti direktno na profilaciju panela. Time se izbjegava perforiranje vanjskog lima i zadržava kontinuitet krovnog pokrivača.

Konstruktivni aspekt sistema

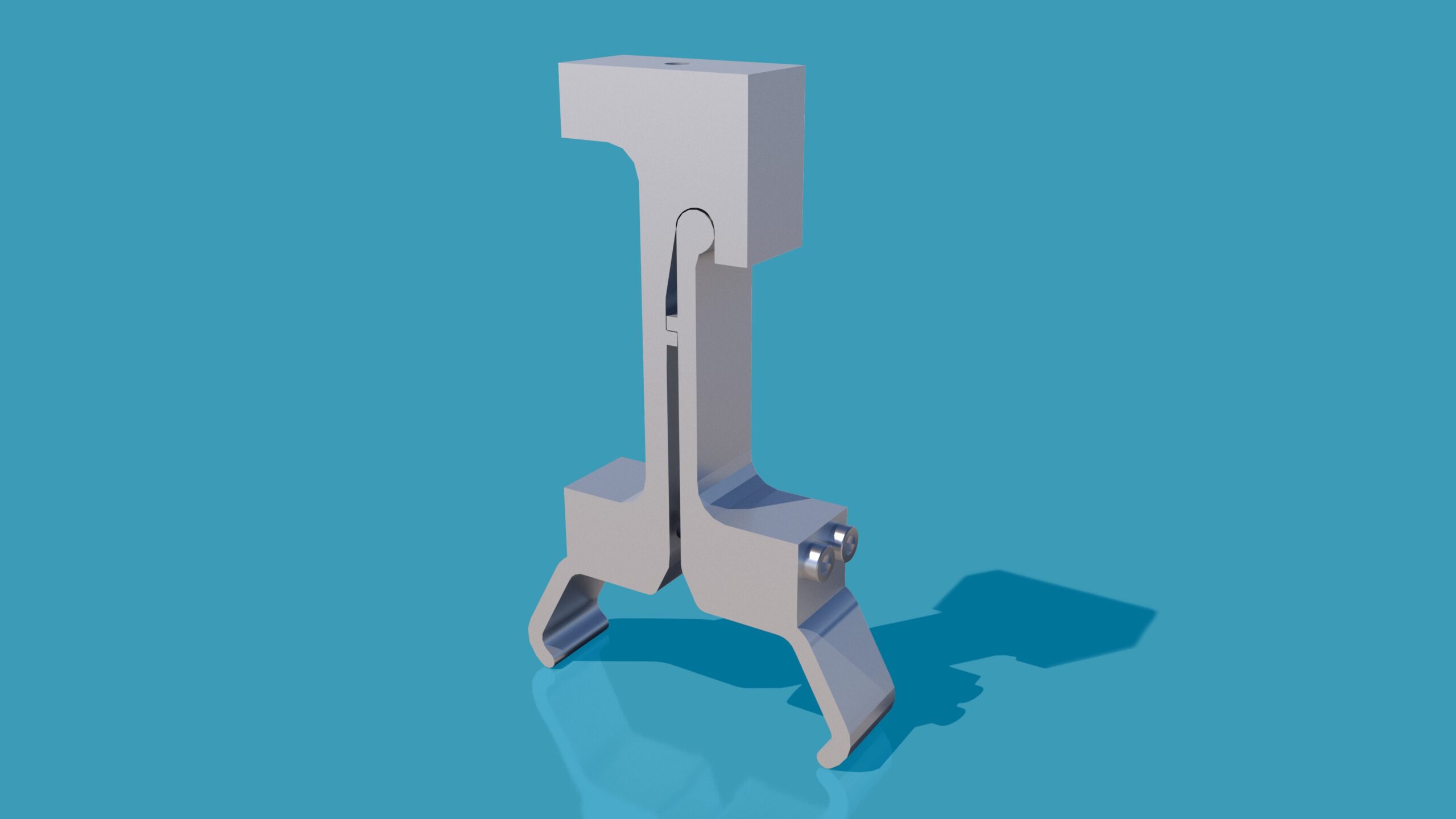

Aluminijski nosači solarnih modula oslanjaju se na geometriju posebno oblikovanog rebra krovnog panela, čime se omogućava prenos opterećenja sa solarne konstrukcije na krovni sistem. Zahvaljujući posebno projektovanoj profilaciji, ovi paneli posjeduju povećanu statičku nosivost u odnosu na standardne krovne sendvič panele, što dodatno doprinosi sigurnom prihvatu opterećenja od solarnih modula i njihovih nosača.

Raspored i broj nosača potrebno je definisati za svaki objekat posebno, u zavisnosti od klimatskih opterećenja (vjetar i snijeg), geometrije krova, raspona panela i konfiguracije solarnih modula. Dimenzionisanje sistema pričvršćivanja mora se provesti statičkim proračunom u skladu sa važećim tehničkim propisima.

Primjena na savremenim industrijskim krovovima

Sve veća primjena sendvič panela u industrijskoj i komercijalnoj gradnji stvara potrebu za rješenjima koja omogućavaju integraciju obnovljivih izvora energije bez dodatnih intervencija na krovnom sistemu.

Krovni sendvič panel sa specijalno oblikovanim rebrom za prihvat solarnih nosača predstavlja pristup koji omogućava kombinaciju funkcije krovnog pokrivača i pripreme za kasniju ugradnju solarnih modula, uz veću fleksibilnost u planiranju energetskih sistema objekta.

Tehnička napomena

Opisano rješenje predstavlja konstruktivni koncept integracije solarnih sistema na krovne sendvič panele. Konačne tehničke karakteristike sistema, uključujući raspored i broj nosača, uzimajući u obzir klimatska opterećenja, konfiguraciju krova i zahtjeve konkretne fotonaponske instalacije. Statički proračun može izvršiti kompanija Alternativa, kao nosilac ovog tehničkog rješenja.

Također, u slučaju da se fotonaponska elektrana ne instalira ili ne koristi, ovo rješenje ne predstavlja nikakvu prepreku za standardno korištenje krovnih sendvič panela niti utiče na njihovu funkcionalnost.
